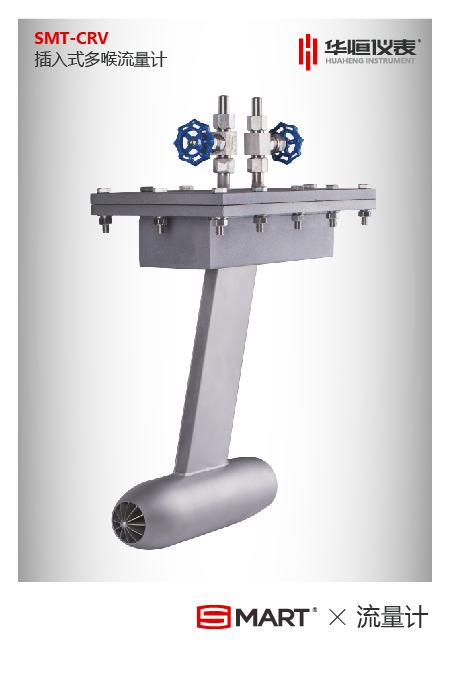

插入式文丘里管流量計
產品介紹
一、概述
SMT插入式文丘里管是針對工業企業特大管徑、大流量精確計量而生產的一種更方便的流量測量裝置，它可成功替代阿牛巴等大管徑插入式流量測量儀表，主要用于石油、化工、冶金、電力行業。
二、特點
1.流阻小，壓損小。
2.差壓大，精度高，解決了大管徑、低流速差壓量程小的缺點。
3.測量范圍寬，可根據用戶使用條件和要求進行設計。
4.安裝方便，在測量官道上直接開孔裝置插入后固定即可。
5.可加裝吹掃裝置，使用過程中可直接清理。
三、主要技術指標
1.公稱直徑：圓形管道：500mm DN≦15000mm
矩形管道：500mm 500mm DN≦15000 15000mm
2.公稱壓力：PN 2.5MPa
3.介質溫度：t 600℃（大于600℃時，訂貨時請注明）
4.穩定度：10Pa
5.量程比：1:5,1:10,1:30.
四、結構形式
五、型譜規格及說明
| 型譜規格 | 說明 | ||||||
| SMT-CR | 插入式文丘里管 | ||||||
| 管道截面形狀 | Y | 圓形 | |||||
| F | 方形 | ||||||
| 安裝法蘭材料 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 25 | 2.5MPa | ||||||
| 公稱直徑 | -500 | DN500 | |||||
| -600 | DN600 | ||||||
| -700 | DN700 | ||||||
| -4000 | DN4000 | ||||||
訂貨須知：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
