環形孔板流量計測量原理

　　一、概述：

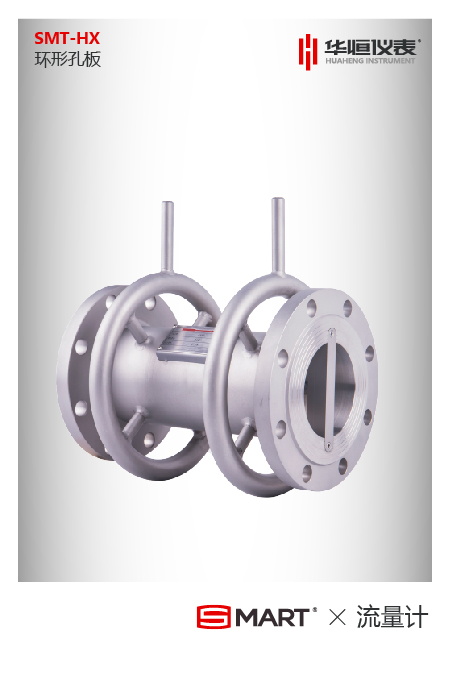

　　環形孔板流量計是我公司在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此環形孔板流量計廣泛應用于臟污介質的流量測量。

　　二、特點：

　　1、測量含有固體微粒的液體或氣體；

　　2、無需長直管段，可在惡劣的管道條件下工作；

　　3、環形孔板流量計適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工溶液以及各種流體介質的測量；

　　4、壓力損失小，功耗低；

　　5、在惡劣條件下流出系數穩定，精度高，可靠性好；

　　三、主要技術參數：

　　1、公稱通徑：DN50~DN3000

　　2、工作溫度：-200~450℃

　　3、公稱壓力：-0.1~40MPa

　　4、精度：1.0%  1.5%  2.0%

　　5、連接方式：法蘭連接、焊接連接
